農業四情監測建設方案
隨著農業科技的發展，物聯網在農業上的應用越來越廣泛，農田“四情”是指利用物聯網技術，動態監測田間作物的氣象墑情(墑情、地情、環情、肥情)、苗情、病蟲情及災情的監測預警系統。用戶可以通過電腦和手機隨時隨地登陸自己專屬的網絡客戶端，可以訪問田間的實時數據并進行系統管理，對每個監測點的環境、氣象、病蟲狀況、作物生長情況等進行實時監測。結合系統預警模型，對作物實時遠程監測與診斷，并獲得智能化、自動化的解決方案，實現作物生長動態監測和人工遠程管理，保證農作物在適宜的環境條件下生長。
盟創偉業物聯網平臺：http://mengchuangyun.com
新服務器平臺：http://mengchuangyun.cn
一、農業氣象墑情環境監測平臺
農業環境監測是關系農產品品質的基礎和實現科學種植的基礎條件，對農業生產環境的科學檢測與評估和對生產環境監測是保障農產品品質與品牌建立的首要條件。

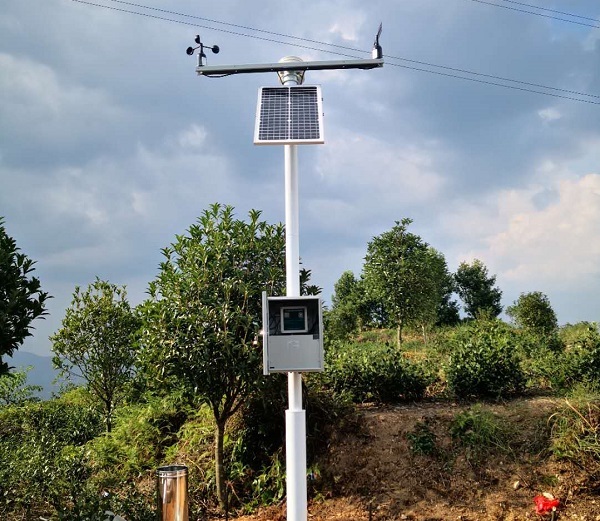

(一)農業氣象監測平臺
產品應用：
農業自動氣象監測站廣泛應用于農林氣候監測、生態環境及地質災害監測等多個領域，在惡劣的環境(-40℃-80℃)條件下也能穩定工作?？蓪Χ喾N氣象環境因子：環境溫度、環境濕度、風速、風向、氣壓、光照度、雨量、土壤水分、CO2、土壤溫度、土壤養分(適用于土壤濕度25%-45%范圍：氮磷鉀、鹽分、電導率、銨態氮、硝態氮等)、水勢、降雨量、雨雪、露點溫度、液位、水面蒸發、氧化還原電位、粉塵顆粒物等要素進行監測;又可根據用戶需求定制其他測量要素。
功能特點：
本系統主要由數劇采集器、環境傳感器、視頻監控系統、物聯網數據遠程管理平臺等組成。數據平臺是一個互聯網架構的網絡化平臺，具有對各子站的監控功能以及對數據的報警處理、記錄、查詢、統計、報表輸出等多種功能。

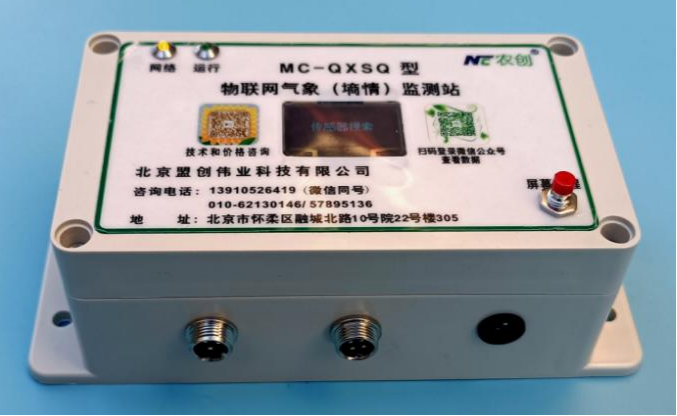

采集器主機性能：
1、低溫工作試驗：
在-40℃的條件下，樣品通電工作2H，試驗期間、通過智能云平臺可以查看樣品的傳感器數據。
2、高溫工作試驗：
在60℃的條件下，樣品通電工作2H，試驗期間、通過智能云平臺可以查看樣品的傳感器數據。
3、恒定濕熱工作試驗：
在40℃、95%RH的條件下，樣品通電工作2H，試驗期間、通過智能云平臺可以查看樣品的傳感器數據。
4、數據采集器系統功能：能夠?qū)崿F(xiàn)支持真彩4寸、8寸觸摸屏、OLED 自發光屏幕中文顯示采集器、觸摸屏幕音響提醒、支持通訊接口、支持離線、4G在線兩種聯網方式、數據采集、采集數據可隨機存儲或上傳到云端服務器、存儲功能、設置界面功能、時鐘顯示和設置、支持GPS模塊進行全球衛星定位經緯度和海拔、多路數據采集、無線網絡傳輸、支持多攝像頭拍照等功能。
5、中文顯示：對話框、菜單、圖標、窗口等界面支持中文顯示。
6、漢化程度：除專業術語外，軟件產品中文漢化。
7、采集器軟件各種信息易理解、易瀏覽、便于用戶操作，軟件符合中文使用習慣。
8、采集器主機可選配置8英寸DGUS觸摸屏，本地、遠程可控，詳細產品參數：觸摸屏8.0英寸、800×600圖形點陣、K600+內核、16.7M色、DGUS屏，
農業自動氣象環境監測站特點：
1、采集器真彩4寸、8寸觸摸屏、OLED自發光屏幕主機可選，背景亮度高，內置智能操作系統。
2、工業級設計，抗干擾能力強。背光可自行選擇關閉，以降低功耗。外殼采用ABS塑殼封裝，堅固耐用，不易老化。
3、內置485通訊數據采集模塊，自動識別用戶的各類型485傳感器，無需按位置安裝。最多可采集256只傳感器。
4、觸摸屏4寸、8寸采集器主機本地可以數據查看，圖表顯示，采集設置、可按照用戶設置的采集間隔，實現自動采集數據。觸摸屏采集器適用于環境-20℃-70℃范圍。
5、普通型OLED采集器主機采用自發光模式，無需本地設置，只需要看設備運行狀態，節電模式下屏幕熄屏、可按復位按鈕點亮屏幕。普通型OLED屏幕采集器工作環境-50℃-80℃，適用極寒極熱等環境，范圍更廣。
6、主機電源供電方式可以采用AC/220V供電，戶外太陽能供電、也可采用內置鋰電池組供電(持續供電可達72小時以上)，用戶可攜帶設備進行移動測試。
7、主機采取多種遠程數據傳輸方式供用戶選擇，包括以太網、wifi無線信號、4G數據無線傳輸，可將數據實時傳輸?shù)轿锫?lián)網端數據平臺。
8、存儲功能：隨機存儲不小于3000萬組。標配4G內存卡，最大可16G內存。
9、預留485數據輸出端口，可連接戶外或者室內LED顯示屏，醒目顯示各參數實時數據。
10、可支持接入多點拍照攝像頭，像素200-500萬，可以定點監測環境、植物果實、莖稈生長變化等，照片接入服務器平臺。

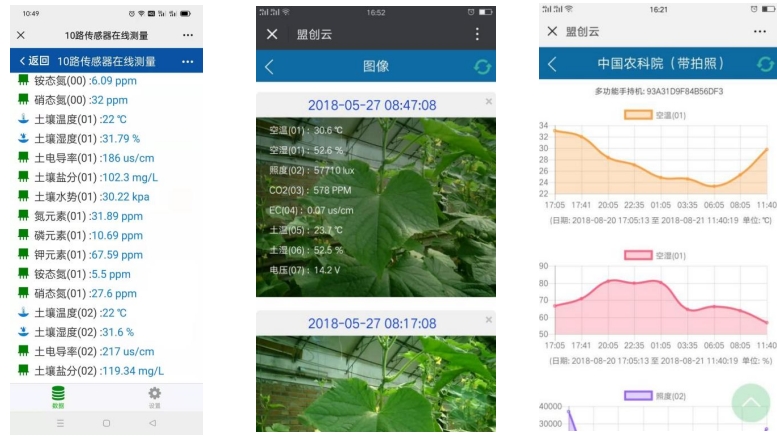

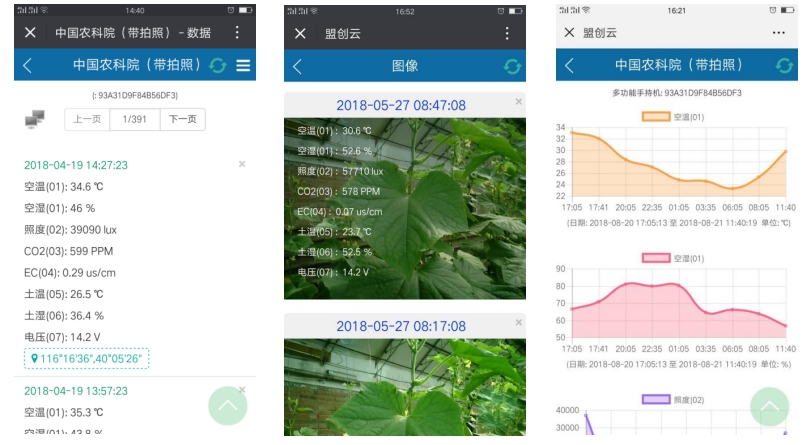

智能物聯網數據應用云平臺軟件功能：
1、能夠?qū)崿F(xiàn)注冊一個智能云平臺賬號、登錄系統等功能。
2、能夠?qū)崿F(xiàn)用戶在購買了我公司的智能設備后，需要把設備唯一碼添加到自己的賬號中等功能。
3、能夠?qū)崿F(xiàn)無線采控設備實時數據、氣象站實時數據等功能。
4、能夠?qū)崿F(xiàn)查看數據的曲線圖、柱狀圖、餅圖等圖像化的數據展示，方便用戶做出判斷的功能。
5、能夠?qū)崿F(xiàn)對于可控制設備，可以遠程手動控制設備的運行與關閉，也能使用智能控制，更加方便地對傳感器采集的實時數據進行自動控制等功能。
6、中文顯示：對話框、菜單、圖標、窗口等界面應支持中文顯示。
7、漢化程度：除專業術語外，軟件產品應中文漢化。
8、軟件提供了安裝和卸載功能，軟件各種信息易理解、易瀏覽、便于用戶操作，軟件符合中文使用習慣。

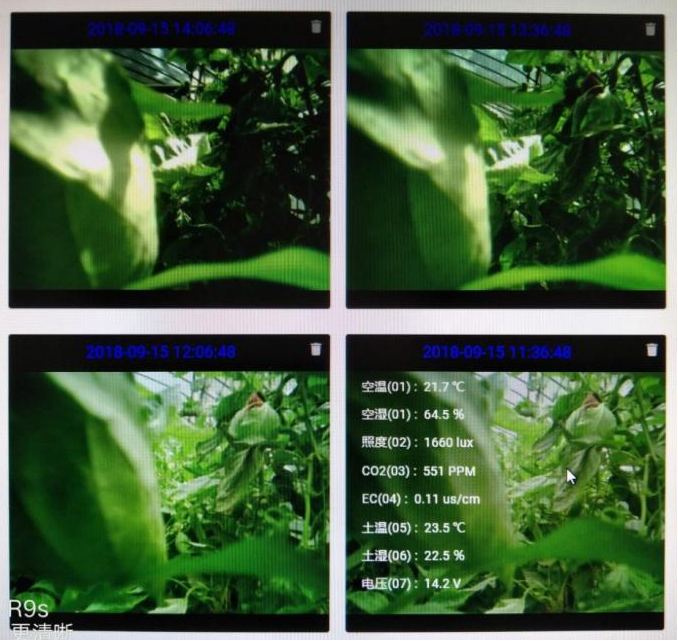

9、攝像頭拍照相片接入服務器平臺，直接查看，可實現氣象數據圖片圖文疊加?？梢员O(jiān)測環境、植物果實、莖稈生長的變化。數據采集器或計算機通過測徑器橋狀張力探頭的信號變化，實時測量植物的日生長與長期生長變化。
10、采用可視化編程語言設計界面友好的環境監測與管理系統，實現對被監測環境的遠程監測?？勺杂稍O置上下限數值。通過短信等方式報警。軟件平臺可遠程實時監控各傳感器數據。完善的數據管理功能，支持數據庫管理、數據查詢、導出、打印、統計分析、圖表分析等各項數據處理。
11、在線監測各環境因素參數的表現形式：A、清單明細式，可以直觀地查看各個環境因素參數在某個時間點的監測數據。B、曲線走勢圖顯示方式，C、立柱式走勢顯示等。

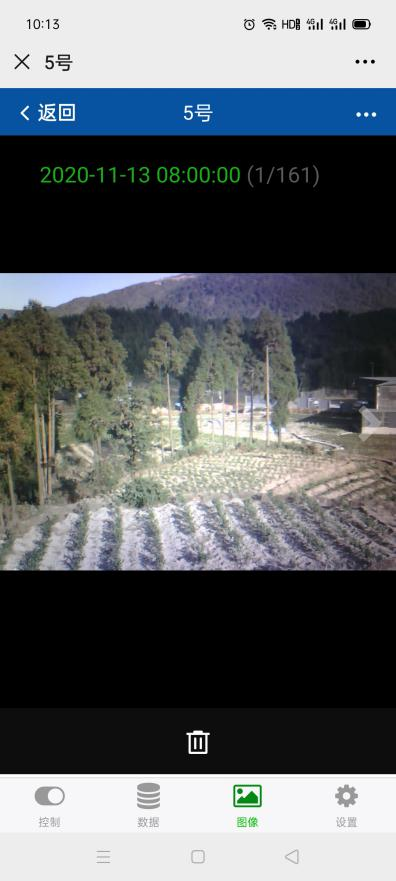

12、支持手機APP、微信公眾號、計算機隨時查看各個參數實時數據和歷史數據。

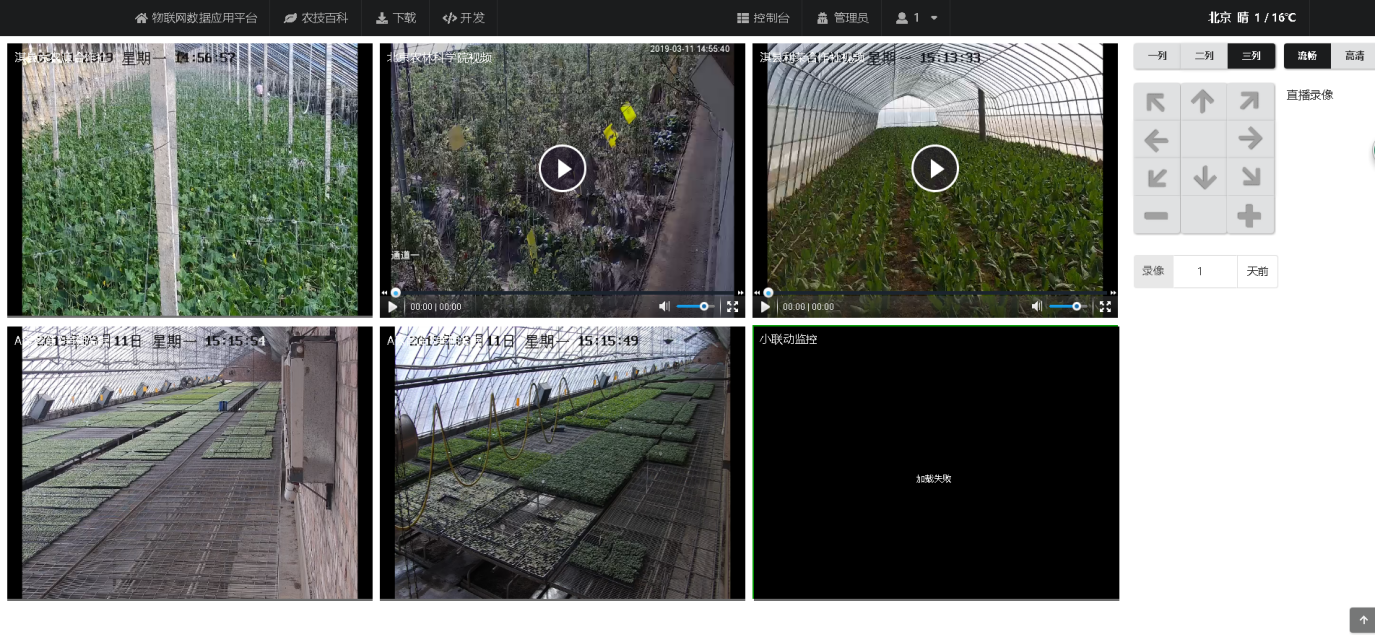

13、視頻監控平臺支持戶外生產環境等區域多只戶外防水攝像頭畫面視頻監控，在遠程端可以通過以太網實時發揮監測、監督、預警、指揮智能。
14、GIS地圖生成：利用檢測設備內置的GPS模塊，實現衛星定位數據捆綁測試數據信息，實施GIS地圖定點監控每個檢測點的位置信息，監測者可在其衛星定位圖標上點擊位置坐標查看該檢測點測試數據相關索引信息。
15、GPS衛星定位系統：集成 GPS、BeiDou和QZSS的多衛星定位系統的并發接收，支持GPS、BeiDou 和 QZSS L1頻段同步接收功能，并擁有33個追蹤信道，99個捕獲信道和高達210個PRN信道，能夠追蹤和捕獲任何 GPS 和 BeiDou 等混合信號。
信道數: 33個追蹤信道、99個捕獲信道、SBAS: WAAS, EGNOS, MSAS, GAGAN
水平定位精度：<2.5m CEP(自主定位)，速度精度： <0.1m/s (自主定位)
加速度精度: <0.1m/s2 (自主定位)， 重捕獲時間: <1s
農業氣象監測站常用檢測項目：(可選)
產品名稱 | 功能參數 | 數量 |
降雨量 | 測量范圍：≤4mm/min（降水強度）；分辨率：0.2mm（6.28ml） | 1 |
雨雪 | 雨雪有無測量，響應時間≤0.5S。 | 1 |
光照強度 | 測量范圍：0-200，000Lux；準確度：±3％FS | 1 |
光合有效輻射 | 光譜范圍：400～700nm 量程： 0～2000 W/m2 靈敏度：5～50μv/μmol·s-1 | 1 |
紫外輻射 | 測量范圍：0～70W/㎡；光譜范圍：280～400nm | 1 |
總輻射 | 光譜范圍：0.3～3μm；測量范圍：0～2000W/m2， | 1 |
日照時數 | 光譜范圍：0.3～3μm；測量范圍：0～2000W/m2，統計每分鐘的日照有無，每天零點清零.分辨率：0.1h ，當直接輻射值大于120W/m2開始累積。 | 1 |
土壤溫度 | 測量范圍：-40℃～85℃ ，測量精度：0.1℃。 | 5層 |
土壤濕度 | 范圍0～100%，測量精度：3% | 5層 |
土壤PH | 測量范圍：pH：0～14；輸出形式：電壓0-2VDC 準確度： ±0.02 (pH4~9)；分辨率：0.01 | 1 |
土壤氧化還原ORP | 電極電位：245―270mv（15―30℃） 測試范圍：±0-1999mV 參比電極內阻：≤10kΩ 定性：±8mv/24h | 1 |
土壤電導率 | 測量量程：0-10000us/cm ；測量精度：±3%；分辨率：10us/cm | 5層 |
土壤鹽分 | 測量量程：0～1000mg/L；測量精度：±3% | 5層 |
|
|
|
土壤水勢 | 測量范圍：0-200kPa 精度：±1 分辨率：1Kpa 0~10 Kpa = 飽和土壤 10~30 Kpa = 相當濕潤 30~60 Kpa = 正常灌溉 60~100 Kpa = 重質粘土下正常灌溉 100~200 Kpa = 非常干燥 | 5層 |
土壤氮磷鉀、銨態氮、硝態氮 | 采用物理傳感器非化學法，測量單位：ppm 測量范圍：0～1000 ppm， 準 確 度： ±2% 分 辨 率：1ppm， 穩 定 性：≤2ppm/24h 供電方式：DC 5~24V，電源功耗：≤40W 輸出信號：0.4~2V，4～20mA，MODBUS485等 工作環境：溫度0～60℃；相對濕度≧25% | 5層 |
蒸發傳感器 | 桶口徑：200mm；精度：±0.1mm；測量范圍：0～80mm | 1 |
熱通量傳感器
| 靈敏度：20～100μv·w-1·㎡;內阻：小于300Ω | 1層 |
空氣溫度 | 溫度范圍：標配-40～70℃；準確度：±0.2℃；重復性：±0.1℃； | 1 |
空氣濕度 | 濕度范圍：0～100%RH（非結露狀態）；準確度：±3%RH（10%～90%）；重復性：±0.1%RH | 1 |
大氣壓力 | 測量量程：10～1100hpa；測量精度：0.1hpa | 1 |
風速 | 測量范圍：0～60m/s；反應時間：＜1S；啟動風力：0.4～0.8m/s | 1 |
風向 | 測量范圍：0～360°；準確度：±3°；啟動風速：≤0.5m/s | 1 |
水深（液位） | 測量范圍：0～50000mmH2O；準確度：0.2%FS(典型)；穩定性誤差：0.2%FS(典型) | 1 |
二氧化碳 | 測量范圍：0～5000ppm；精度：±3%F?S（25℃）；穩定性：≤2%F?S | 1 |
拍照攝像頭 | 4G拍照攝像頭，造型小巧便于安裝、像素200-500萬像素，采集器主機控制供電、設置拍照參數、數據照片獨立4G上傳服務器平臺，可實現與氣象數據圖文疊加，實現監控環境、植物生長狀況、定點監控等功能。 | 1 |

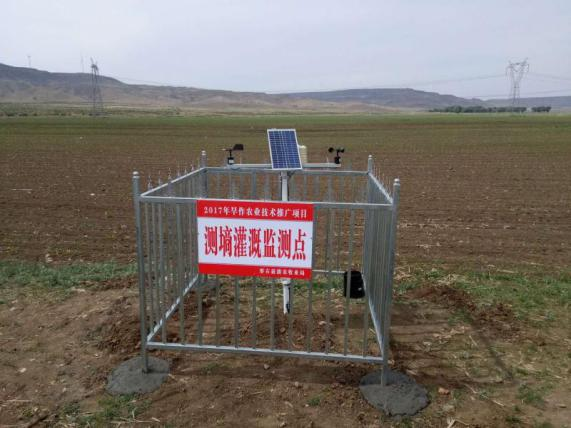

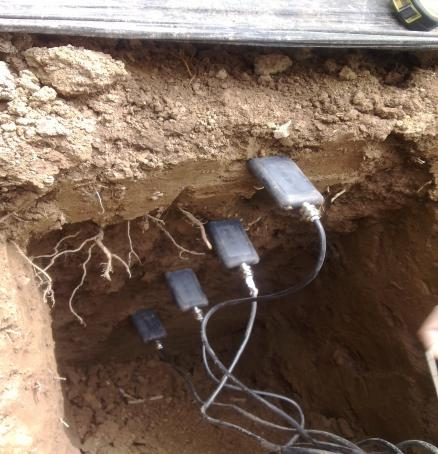

(二)土壤墑情監測
1、土壤墑情與旱情信息管理系統以抗旱減災為目標，以實時氣象、水雨情、墑情、農情、水利工程蓄水引水情況等信息為數據源，利用土壤水分傳感器、土壤水勢傳感器等設備，不受土質類別影響，監測土壤環境的干旱程度，指導農業灌溉。結合適合地域的數學模型，依托計算機網絡環境，建立了集墑情信息管理、查詢服務、預測分析為一體的決策支持系統，科學地制定抗旱調度方案，為正確指揮抗旱救災提供決策支持，最大限度地減輕災害損失。
2、土壤濕度測試參數：
測量參數：土壤容積含水率 土質校正：壤土、黏土、砂土
測量單位：%( m3/m3) 測量量程：0～100%
輸出形式： 0-2.5VDC 測量精度：±3%(m3/m3)
響應時間：<1秒
工作范圍：-30℃～70℃
穩定時間：通電后1秒
測量區域：以中央探針為中心的直徑為7cm、高為7cm的圓柱體
探針長度：55mm 探針直徑：3mm
探針材料：316L不銹鋼 密封材料：ABS工程塑料
3、土壤水勢測試參數
測量范圍：0-200kPa 精度：±1 分辨率：1Kpa
0~10 Kpa = 飽和土壤
10~30 Kpa = 相當濕潤
30~60 Kpa = 正常灌溉
60~100 Kpa = 重質粘土下正常灌溉
100~200 Kpa = 非常干燥
4、系統主要由數劇采集器、環境傳感器、視頻監控系統、物聯網數據遠程管理平臺等組成。數據平臺是一個互聯網架構的網絡化平臺，具有對各子站的監控功能以及對數據的報警處理、記錄、查詢、統計、報表輸出等多種功能。
5、采集器主機采用OLED屏幕，背景亮度高，內置智能操作系統，無需操作，直接查看數據，遠程可以設置?？蓪訃?、省級等墑情監測平臺。

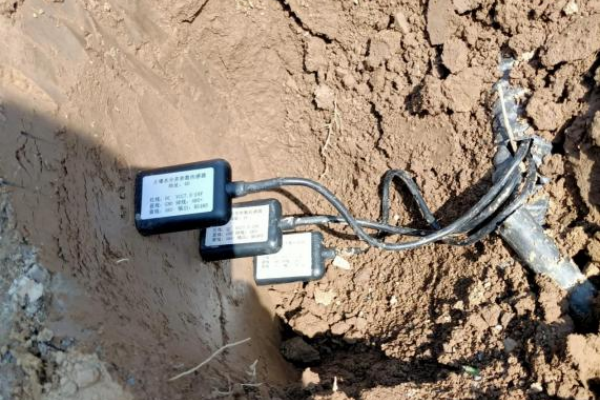

二、土壤養分肥力在線監測系統
產品應用：
土壤養分肥力在線監測應用于農林氣候監測、水利生態環境及森林草原生態環境監測等多個領域，在惡劣的環境(-40℃-80℃)條件下也能穩定工作?？蓪Χ喾N土壤養分(適用于土壤濕度25%-45%范圍)氮、磷、鉀、鹽分、電導率、銨態氮、硝態氮等要素進行監測;又可根據用戶需求定制其他測量要素。
功能特點：
本系統主要由數劇采集器、環境傳感器、視頻監控系統、物聯網數據遠程管理平臺等組成。數據平臺是一個互聯網架構的網絡化平臺，具有對各子站的監控功能以及對數據的報警處理、記錄、查詢、統計、報表輸出等多種功能。
采集器主機性能：
1、低溫工作試驗：
在-40℃的條件下，樣品通電工作2H，試驗期間、通過智能云平臺可以查看樣品的傳感器數據。
2、高溫工作試驗：
在60℃的條件下，樣品通電工作2H，試驗期間、通過智能云平臺可以查看樣品的傳感器數據。
3、恒定濕熱工作試驗：
在40℃、95%RH的條件下，樣品通電工作2H，試驗期間、通過智能云平臺可以查看樣品的傳感器數據。
4、數據采集器系統功能：能夠?qū)崿F(xiàn)支持真彩4寸、8寸觸摸屏、OLED 自發光屏幕中文顯示采集器、觸摸屏幕音響提醒、支持通訊接口、支持離線、4G在線兩種聯網方式、數據采集、采集數據可隨機存儲或上傳到云端服務器、存儲功能、設置界面功能強大、時鐘顯示和設置、支持GPS模塊進行全球衛星定位經緯度和海拔、多路數據采集、無線網絡傳輸、支持多攝像頭拍照等功能。
5、中文顯示：對話框、菜單、圖標、窗口等界面支持中文顯示。
6、漢化程度：除專業術語外，軟件產品中文漢化。
7、采集器軟件各種信息易理解、易瀏覽、便于用戶操作，軟件符合中文使用習慣。
8、采集器主機可選配置8英寸DGUS觸摸屏，本地、遠程可控，詳細產品參數：觸摸屏8.0英寸、800×600圖形點陣、K600+內核、16.7M色、DGUS屏。
養分監測站特點：
1、采集器真彩4寸、8寸觸摸屏、OLED自發光屏幕主機，背景亮度高，內置智能操作系統。
2、工業級設計。背光可自行選擇關閉，以降低功耗。外殼采用ABS塑殼封裝。
3、內置485通訊數據采集模塊，自動識別用戶的各類型485傳感器，無需按位置安裝。最多可采集256只傳感器。
4、觸摸屏4寸、8寸采集器主機本地可以數據查看，圖表顯示，采集設置、可按照用戶設置的采集間隔，實現自動采集數據。觸摸屏采集器適用于環境-20℃-70℃范圍。
5、普通型OLED采集器主機采用自發光模式，無需本地設置，只需要看設備運行狀態，節電模式下屏幕熄屏、可按復位按鈕點亮屏幕。普通型OLED屏幕采集器工作環境-50℃-80℃，適用極寒極熱等環境，范圍更廣。
6、主機電源供電方式可以采用AC/220V供電，戶外太陽能供電、也可采用內置鋰電池組供電（持續供電可達72小時以上），用戶可攜帶設備進行移動測試。
7、主機采取多種遠程數據傳輸方式供用戶選擇，包括以太網、wifi無線信號、4G數據無線傳輸，可將數據實時傳輸?shù)轿锫?lián)網端數據平臺。
8、存儲功能：隨機存儲不小于3000萬組。標配4G內存卡，最大可16G內存。
9、預留485數據輸出端口，可連接戶外或者室內LED顯示屏，顯示各參數實時數據。
10、可支持接入多點拍照攝像頭，像素200-500萬，可以定點監測環境、植物果實、莖稈生長變化等，照片接入服務器平臺。

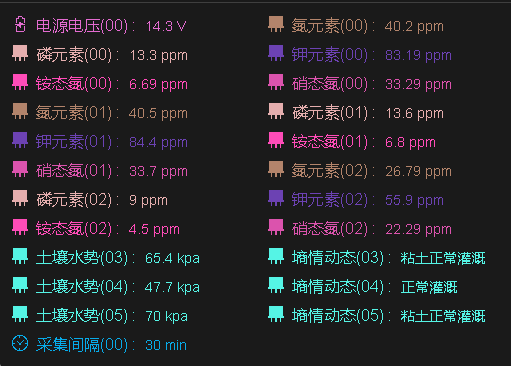

智能物聯網數據應用云平臺軟件功能：
1、能夠?qū)崿F(xiàn)注冊一個智能云平臺賬號、登錄系統等功能。
2、能夠?qū)崿F(xiàn)用戶在購買了我公司的智能設備后，需要把設備唯一碼添加到自己的賬號中等功能。
3、能夠?qū)崿F(xiàn)無線采控設備實時數據、氣象站實時數據等功能。
4、能夠?qū)崿F(xiàn)查看數據的曲線圖、柱狀圖、餅圖等圖像化的數據展示，方便用戶做出判斷的功能。
5、能夠?qū)崿F(xiàn)對于可控制設備，可以遠程手動控制設備的運行與關閉，也能使用智能控制，更加方便地對傳感器采集的實時數據進行自動控制等功能。
6、中文顯示：對話框、菜單、圖標、窗口等界面應支持中文顯示。
7、漢化程度：除專業術語外，軟件產品應中文漢化。
8、軟件提供了安裝和卸載功能，軟件各種信息易理解、易瀏覽、便于用戶操作，軟件符合中文使用習慣。
9、攝像頭拍照相片接入服務器平臺，直接查看，可實現氣象數據圖片圖文疊加?？梢员O(jiān)測環境、植物果實、莖稈生長的變化。數據采集器或計算機通過測徑器橋狀張力探頭的信號變化，實時測量植物的日生長與長期生長變化。
10、采用可視化編程語言設計界面友好的環境監測與管理系統，實現對被監測環境的遠程監測?？勺杂稍O置上下限數值。通過短信等方式報警。軟件平臺可遠程實時監控各傳感器數據。完善的數據管理功能，支持數據庫管理、數據查詢、導出、打印、統計分析、圖表分析等各項數據處理。
11、在線監測各環境因素參數的表現形式：A、清單明細式，可以直觀地查看各個環境因素參數在某個時間點的監測數據。B、曲線走勢圖顯示方式，C、立柱式走勢顯示等。
12、支持手機APP、微信公眾號、計算機隨時查看各個參數實時數據和歷史數據。
13、視頻監控平臺支持戶外生產環境等區域多只戶外防水攝像頭畫面視頻監控，在遠程端可以通過以太網實時發揮監測、監督、預警、指揮智能。
14、GIS地圖生成：利用檢測設備內置的GPS模塊，實現衛星定位數據捆綁測試數據信息，實施GIS地圖定點監控每個檢測點的位置信息，監測者可在其衛星定位圖標上點擊位置坐標查看該檢測點測試數據相關索引信息。
15、GPS衛星定位系統：集成 GPS、BeiDou和QZSS的多衛星定位系統的并發接收，支持GPS、BeiDou 和 QZSS L1頻段同步接收功能，并擁有33個追蹤信道，99個捕獲信道和高達210個PRN信道，能夠追蹤和捕獲任何 GPS 和 BeiDou 等混合信號。
信道數: 33個追蹤信道、99個捕獲信道、SBAS: WAAS, EGNOS, MSAS, GAGAN
水平定位精度：<2.5m CEP（自主定位），速度精度： <0.1m/s （自主定位）

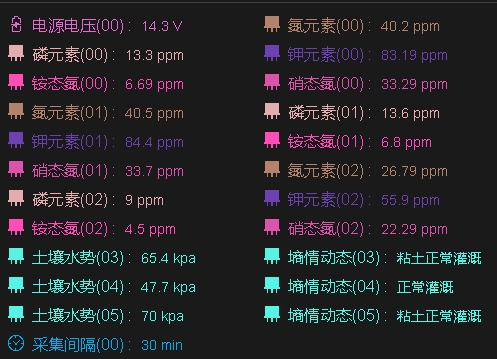

土壤養分肥力監測站常用檢測項目：(可選)
產品名稱 | 功能參數 | 峰值數量 |
土壤電導率 | 測量量程：0-20000us/cm ；測量精度：±3%；分辨率：10us/cm | 10層 |
土壤鹽分 | 測量量程：0～1000mg/L；測量精度：±3% | 10層 |
土壤氮磷鉀、銨態氮、硝態氮 | 采用物理傳感器非化學法，測量單位：ppm 測量范圍：0～1000 ppm， 準 確 度： ±2% 分 辨 率：1ppm， 穩 定 性：≤2ppm/24h 供電方式：DC 5~24V，電源功耗：≤40W 輸出信號：0.4~2V，4～20mA，MODBUS485等 工作環境：溫度0～60℃；相對濕度≧25% | 10層 |
拍照攝像頭 | 4G拍照攝像頭，像素200-500萬像素，采集器主機控制供電、設置拍照參數、數據照片獨立4G上傳服務器平臺，可實現與氣象數據圖文疊加，實現監控環境、植物生長狀況、定點監控等功能。 | 1 |
三、蟲情監測預警平臺

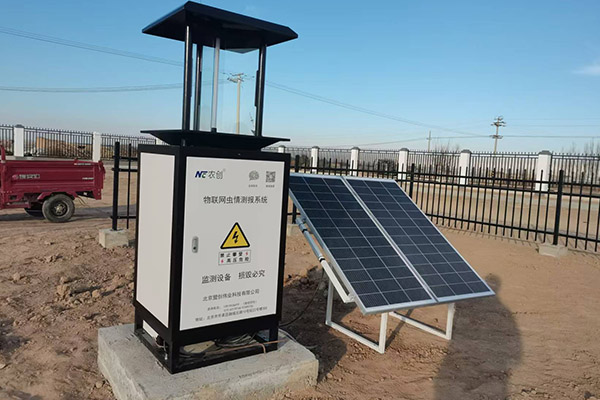

（一）蟲情測報監測預警系統
物聯網智能蟲情監測預警監控系統是農林草原生態環境監測重要的一個組成部分，系統實現害蟲誘捕、紅外處理、視頻拍照、實時數據、蟲體識別、增加環境監測、紅外預警、超聲驅鳥、誘鼠捕鼠等特色功能于一體的智能蟲情預警、鼠害預警、生態環境監測信息化、自動化的物聯網監控系統服務平臺，實現查看數據、遠程觀測，實時監控作物生長狀態及病蟲害發生狀態。
1、集多功能為一體，人性化機械結構智能設計，本地操作簡單，遠程系統平臺計算機、手機APP、微信公眾號多種查閱方式。

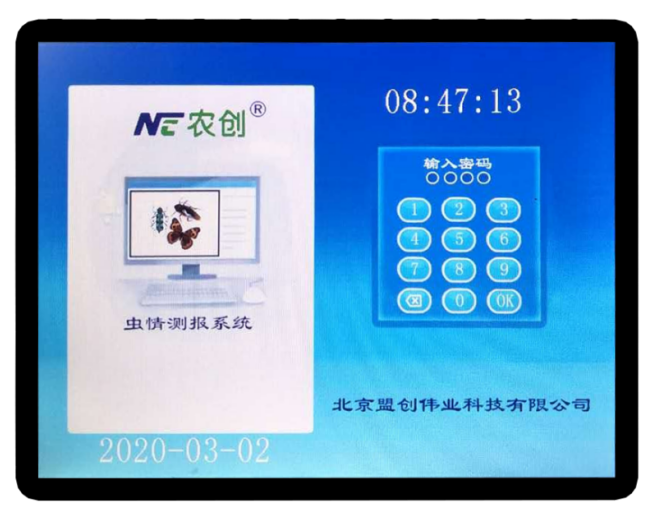

2、本機密碼識別，預防非管理人員誤操作。
3、八寸觸摸屏幕，智能操作系統，本地設置設備、顯示運行狀態、語音播報等特點。
4、蟲情監測物聯網系統功能完善，是農林生態環境監測系統的重要組成部分，拍照、蟲體自動識別。
5、符合GB/T 24689.1-2009 植物保護機械 蟲情測報燈；
6、利用光、電、數控技術；分段時控，遠程控制，可編程自動控制；
7、誘蟲光源：20W黑光燈管（主波長365nm）和200W白熾燈泡（光通量2700-2920lm）；
8、撞擊屏互成120度角，單屏尺寸：長594±2mm，寬212±2mm，厚5mm；
9、紅外處理倉溫度控制：工作15分鐘后達到85±5℃，烘干溫度可以自動調節，烘干時間長度可以自行設置；遠紅外蟲體處理致死率不小于98%，蟲體完整率不小于95%；
10、晚上自動開燈，白天自動關燈（待機），在夜間工作狀態下，不受瞬間強光照射改變工作狀態；

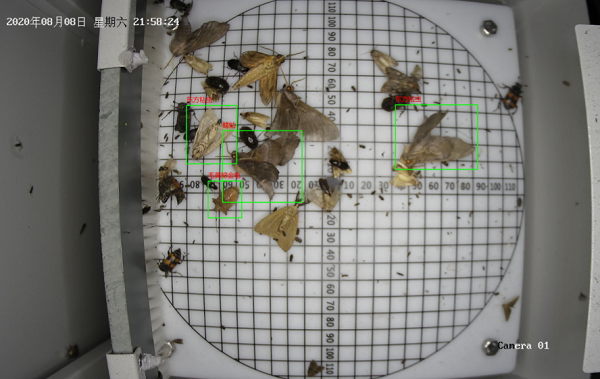

11、蟲體進入紅外處理倉加熱后，傳送到拍照平臺拍照上傳，平臺自動記錄每個時間段采集的圖片數據，保證每個時間段誘集到的昆蟲不混淆；
12、雨控裝置開關，將雨水自動排出，有效將雨蟲分離；

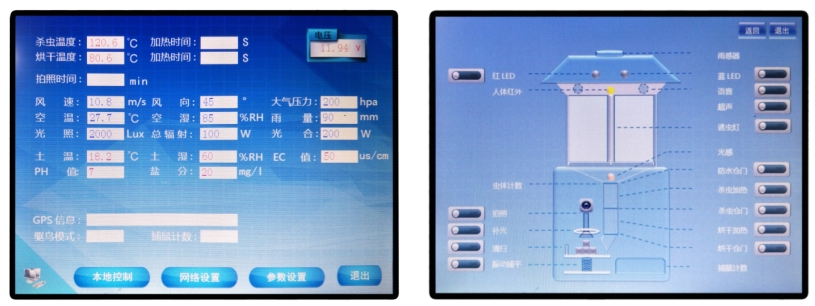

13、液晶顯示，8寸電容觸摸屏。可本機編程自動控制設置和手動本機控制，屏幕顯示設備運行狀態；
14、蟲體計數：記錄害蟲撞擊后掉入加熱倉蟲體數量，可記錄設備每天工作時段誘捕害蟲數量，自動上報；
15、拍照平臺：蟲體鋪平后，高清攝像機拍照上傳，并將拍照后的蟲體移入集蟲倉；高清攝像機：800萬像素；(也可以升級1200萬像素，同時可以接入多個高清攝像機)
16、GPS定位：通過GPS精準定時定位；
17、紅外預警：可增加紅外傳感器感知人接觸設備，保障設備安全；

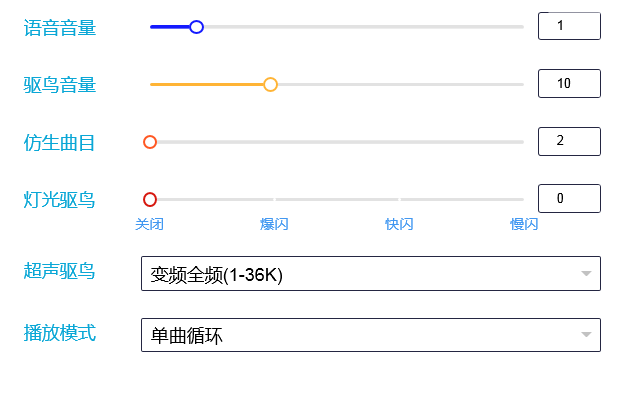

18、激光驅鳥：可增加激光驅鳥功能，自行設置開關時間，定時驅鳥；
19、誘鼠捕鼠：可增加誘鼠捕鼠功能，通過誘鼠劑誘捕老鼠，可有效記錄誘捕數量，定期清理捕鼠箱，識別老鼠種類，更換誘鼠劑；
20、氣象監測：可增加氣象傳感器、監測環境溫濕度、光照、風向風速、雨量、輻射、土壤溫濕度、鹽分、電導率、PH、ORP、O2、CO2、水勢等；
21、物聯網軟件平臺：設備主機將蟲體照片等信息，通過無線網絡傳輸?shù)娇蛻舳?手機或電腦)，軟件可自動進行蟲體分類識別、生成蟲量趨勢圖等信息，用戶通過手機或電腦查看；
22、物聯網農林生態環境監測系統平臺可接入蟲情測報信息、氣象傳感器信息、殺蟲燈拍照計數信息、病害視頻信息、土壤環境等監測設備信息，可通過計算機、手機實時查看監測數據。
23、常見害蟲蟲體識別種類：
稻縱卷葉螟、二化螟、粘蟲、棉鈴蟲、玉米螟、二點委夜蛾、斜紋夜蛾、甜菜夜蛾、大螟、小地老虎、小菜蛾、甘藍夜蛾、旋幽夜蛾、草地螟、黃地老虎、大地老虎、警紋地老虎、八字地老虎、華北大黑鰓金龜、東北大黑鰓金龜、暗黑鰓金龜、銅綠異麗金龜、東方螻蛄、溝金針蟲、細胸金針蟲、褐紋金針蟲、隱翅蟲、黃褐金龜子、藍目天蛾。

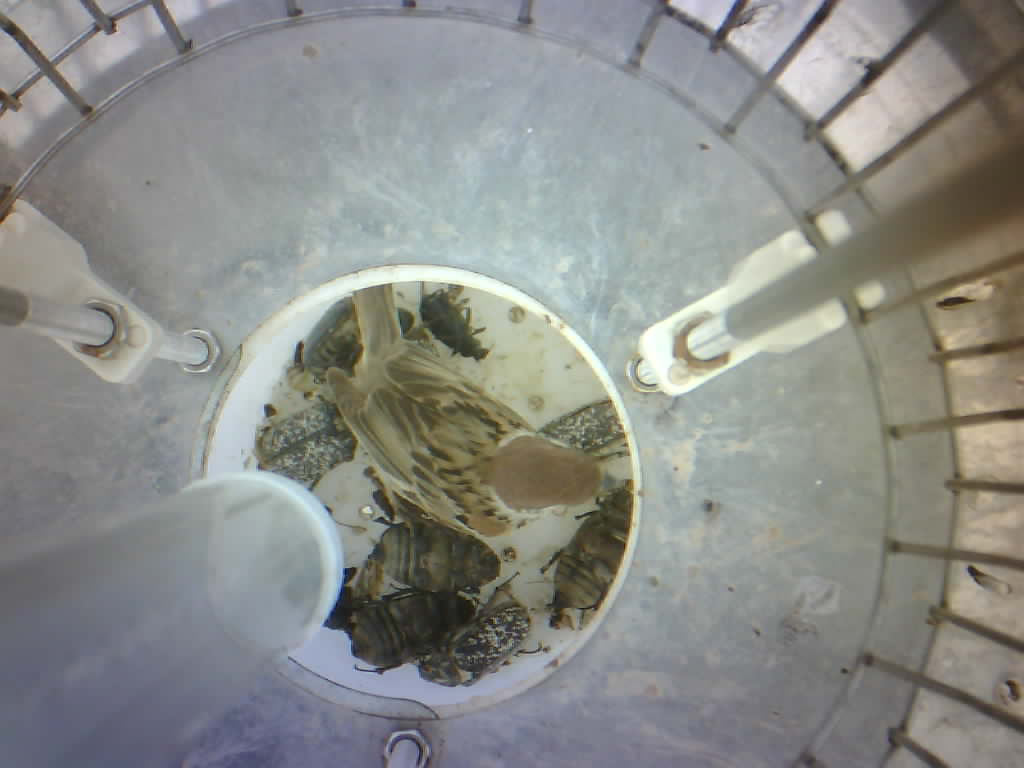

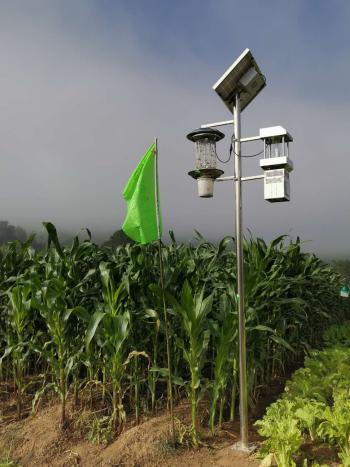

（二）物聯網智能遠程殺蟲監測、預警系統
1、物聯網智能遠程殺蟲監測、預警系統是基于單片機硬件和嵌入式軟件語言技術，利用處理芯片和集成電路的計算能力、運算速度、功能擴展性、低功耗、運行穩定性等優勢開發的系列數據采集主機系統和各種環境因子傳感器、現代物聯網云端服務器技術結合的產物。
2、適用范圍：稻田、茶園、果園、蔬菜、林業、花圃、倉儲酒業釀造、園林、城鄉環境衛生綠化、水產養殖等。
3、物理殺蟲(無公害、無殘留危害)是農業預防蟲害的無害化綠色植保機械。利用物聯網平臺遠程監測，圖片傳輸?shù)葘崟r監控手段達到害蟲預警和害蟲捕殺的效果。
4、利用害蟲較強的趨光、趨波、趨色、趨性信息的特性，將光的波長、波段、波的頻率設定在特定范圍內，近距離用光、遠距離用波，或者采用性誘劑產生的性信息引誘成蟲撲燈，燈外配以頻振式高壓電網觸殺，使害蟲落入燈下的接蟲袋或集蟲倉內。
5、可擴展接入防治區域氣象環境參數和拍照圖片上傳，可以有效遠程掌握該區域氣象對防治蟲害的影響和運動時間范圍軌跡，同時可和圖片分析蟲害的分類等數據比對。
6、害蟲誘殺主機(符合GB/T24689.2-2017植物保護機械頻振式殺蟲燈國家標準。)
7、配備誘蟲燈管或者性誘芯，利用害蟲趨光性和性誘原理進行各種害蟲或者針對某一種害蟲專一進行引誘。
8、可配備高清板載攝像頭(和手機相同)，可定時自動拍照、遠程直接拍照等方式對蟲害情況進行拍照查驗。對于微光環境還可以配備板載高亮度拍照補光燈進行拍照補光。遠程清晰查看現場害蟲飛行和死亡蟲體實景，供管理人員做出蟲類及數量詳細分析能有效做出預警措施。
9、具有RS485接口，可采集各種MODBUS485協議的傳感器，如空氣溫濕度、光照強度、大氣壓力、露點溫度、二氧化碳、土壤溫濕度電導率鹽分等三十多種參數的環境參數測量傳感器，有效實時掌握防控區域氣象環境變化。
10、無線傳輸采用4G全網通工業級設計的射頻芯片，低功耗休眠控制，天線具有防靜電浪涌設計。
11、內置全球GPS衛星定位功能，遠程物聯網監測平臺隨時隨地查看設備站點地理位置信息。
12、可內置被盜移動觸發裝置，設備被盜竊移動時會關機上發服務器報警信息和短信向多個使用者報警，有效避免丟失、損毀、破壞。
13、具有電網殺蟲自動計算殺蟲數量功能，并上傳服務器平臺。
14、具有工作時間設置功能，根據目標昆蟲生活習性規律，本機和遠程都可以設置。遠程可設置為0-24小時永久工作模式。
15、可配備觸摸式微動開關型操作鍵盤，本機可設置時鐘校準、工作時間、啟動和關閉顯示屏幕。
16、可配備自發光體OLED顯示屏幕(非LCD顯示屏)，可承受戶外境溫度-45℃至70℃之間可正常工作、存儲?？煞擄@示當前設備工作電壓、無線信號強度、殺蟲數量、GPS定位數據、時鐘、工作時間、工作狀態(工作還是白天)、雨水狀態、傾倒狀態、欠壓狀態、設備ID號、環境參數數據(如空氣溫濕度、露點溫度、大氣壓力、二氧化碳等幾十種參數)。
17、蓄電池欠壓報警和充放電保護：配備兩級蓄電池過放保護裝置，第一級控制器進行電池充、放電維護，第二級進行設備欠壓保護。充放控制器可保護和防治蓄電池過充過放降低蓄電池的使用壽命。當設備電池欠壓時會自動關機進入休眠模式，并上傳服務器平臺報警。

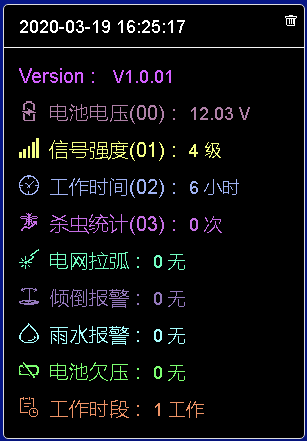

18、多種異常狀態報警功能：設備出現欠壓、被盜、傾倒、電網拉弧、雨水等情況時，設備會立刻停止高壓電網和燈管工作進入休眠狀態并上傳到服務器平臺、用戶手機短信報警。
19、采用可視化編程語言設計界面友好的監測與管理系統，實現對被監測環境的遠程監測。通過監測平臺可以通過圖表查看設備電壓、環境參數數據、異常報警狀態、設定工作時間、地理位置信息、圖表、導出工作數據和控制等信息。
20、支持手機隨時查看方式：通過手機微信添加盟創云APP，利用APP登錄查看，該APP支持分享，可多人看護，提高工作效率。
21、GIS地圖生成：利用檢測設備內置的GPS模塊，實現衛星定位數據捆綁測試數據信息，實施GIS地圖定點監控每個檢測點的位置信息，監測者可在其衛星定位圖標上點擊位置坐標查看該檢測點測試數據相關索引信息。
22、平臺上遠程可設置數據采集間隔、攝像頭拍照打開和關閉、高壓電網與燈管打開等多種功能。
智能物聯網孢子監測系統
符合GB/T24689.32009植物保護機械孢子捕捉儀(器標準)，可檢測隨空氣流動、傳染的病害病原菌孢子及花粉塵粒，設備內含高倍顯微拍照裝置，采用了氣流定量、定時采集、自動加熱、自動培養、自動拍照、無線傳輸?shù)裙δ?，全天候?qū)崟r采集分析病原菌孢子圖像，分析其數量的變化，預測病害發生的時間、程度和傳播路線。實現了病原菌孢子采集的數字化、自動化，及時預防農業的發生和蔓延。
產品特點：
1、傳動裝置：載玻片自動更換，具有更換提醒功能。
2、恒溫裝置：可對培養倉進行加熱和制冷功能，保證病原菌在恒溫狀態下培養。
3、拍照裝置：采用光學顯微成像系統，自動對焦。
4、傳輸裝置：采用以太網/GPRS傳輸方式，孢子圖片自動上傳到監測預警系統。
5、軟件分析：通過PC或者手機端可以實現遠程拍照、設置工作時段、設置空氣采樣時間、載玻片到期提醒、設備的運行狀態查看等功能，內置GPS定位功能，可在網頁地圖中查看設備站點數據。
6、統計分析：通過軟件平臺可以實現對病菌孢子圖片的人工統計與分析和編輯，分析其數量的變化，預測病害發生的時間、程度和傳播路線;
技術參數：
1、符合GB/T 24689.3 2009植物保護器械 孢子捕捉儀(器)標準。
2、電源電壓: DC 220V。
3、功 率：≤150W。
4、材料：鍍鋅噴塑。
5、定時：可設24個時間段。
6、集氣口風速0.3～5 m/s。
7、攝像頭：1200萬像素。
鼠害疫情監測系統
鼠害是農林草原領域重要的生物災害，鼠害不僅危害各種農作物，還對生態環境造成破壞，同時，鼠類還傳播多種鼠傳疾病，對人類的健康構成嚴重威協。部署區域內鼠情監測，掌握鼠害發生動態，及時開展滅鼠工作，切實控制鼠害，保障糧食安全，保護人民身體健康。
物聯網誘鼠捕鼠器是通過誘鼠劑吸引老鼠，進入捕鼠器，通過物聯網計數，掌握捕鼠數量，定期更換誘鼠劑，清理進入誘捕器的老鼠，識別老鼠的種類、數量，這樣為提供鼠情監測、鼠害動態，開展定向滅鼠提供有效依據。
物聯網AEEMS智慧鼠害監測系統是針對農林草原鼠害監測所開發的一套鼠情監測系統。通過網絡攝像機前端視頻圖像信號的采集，視頻監控系統可以對圖像進行自動識別、存儲和自動報警。視頻數據通過4G/WIFI/TCP傳回服務器軟件平臺，可對圖像進行實時查看、反演人工智能識別、調出及儲存等操作。通過紅外識別動物出現，自動拍照;主要AI識別動物類型;統計動物出現頻次;通過對大氣溫度、濕度、氣壓、土壤溫濕度等環境信息監測、鼠類活動長期監測、分析評估鼠類活動規律，根據鼠類活動規律，制定預防滅鼠方案。

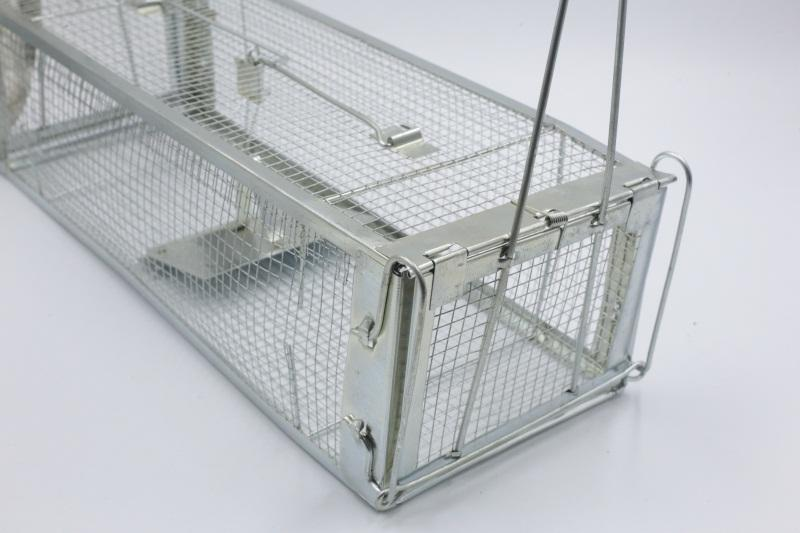

TBS捕鼠監測系統
TBS技術利用害鼠的生活習性采用物理捕鼠法，在各地農田害鼠防治實踐中都表現出較好的效果，可以明顯減少鼠類對農作物的危害，且TBS設施可重復使用，減少滅鼠成本，可避免使用殺鼠劑，造成對環境的污染，因此，具有良好的推廣應用價值，特別是在經濟作物生產區使用TBS技術滅鼠，更具有經濟價值。
配置：雙層捕鼠器、太陽能供電系統、數據采集器、攝像頭、紅外感應器、4G無線傳輸。
可以配合接入環境監測傳感器，實現一機多用，提供誘餌，吸引老鼠進籠，當紅外感應器感應到老鼠進入拍攝區，攝像頭啟動補光拍照，并上傳服務器平臺，用戶自主識別老鼠種類，根據老鼠捕捉數量，預警鼠害疫情，及時做好防控。
此系統需定期更換誘餌，根據監測到的捕鼠情況，清掃鼠籠尸體，避免長時間不清掃，老鼠尸體停留時間過長，殘留在鼠籠的氣息過重，失去捕鼠效果。
四、視頻苗情災情監測
視頻監控系統平臺支持戶外生產基地、加工車間、生產環境等區域多畫面視頻監控。無需用戶下載插件，在遠程端可以通過wife或者以太網相互視頻，便于監管方實時發揮監測、監督、預警、指揮智能。實現遠程監控，觀測植物長勢，病蟲害觀測等系列監測項目;智慧農業、長勢監測、病蟲害監測、物候監測。
