高智能土壤墑情監測站

設備功能及特點

1. 設備工作環境：溫度-25-80℃ 濕度：≤100%RH，適用于極端戶外天氣。

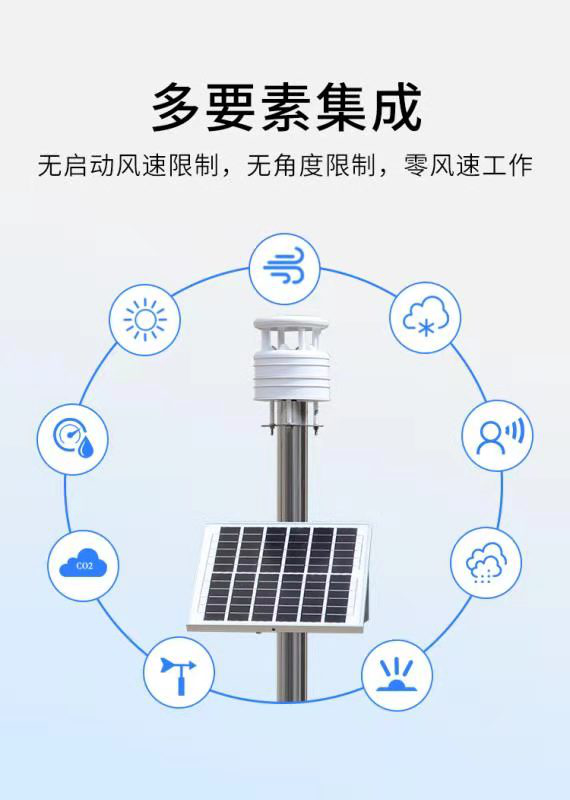

2. 設備氣象部分可同時監測風速、風向、氣溫、濕度、大氣壓力、降雨量、太陽輻射氣象七要素，并可根據用戶需求增加拍照功能。

3. 設備土壤傳感器同時同位監測地表溫度、多層次土壤水分、土壤溫度、土壤含鹽量?？杉优湟何粌x傳感器，便于水田的水位監測。

4. 氣象模塊采用全電子集成一體化結構設計，應用超聲波風速風向傳感器、電子雨量計替換傳統大尺寸測量儀。新型傳感器不僅提升了氣象站的運行穩定性和數據的準確性，而且將所有傳感器單元、充電電池、主機板、無線通訊模塊等部件都集成一塊，體積縮小為傳統氣象站的1/4,有效的降低了風的阻力對設備穩定性的干擾。

5. 設備內置電子羅盤和陀螺儀，能可自動找北、自動水平校正。減少了因安裝操作不當或戶外環境因素對風向、雨量等數據準確性的干擾。適合長期野外工作。

6. 墑情傳感器采用管式一體化設計。所有的傳感單元、物聯網通訊終端、數據存儲和處理單元、GPS定位模塊以及高性能電池都集成在高質量外殼中。高級別防水防塵（IP68），可長期浸泡水中而不發生滲漏更耐土壤中酸堿鹽的腐蝕。

7. 土壤傳感器每10cm為一個感知單元，默認監測深度為1m（地表溫度、10cm、20cm、30cm、40cm、50cm、60cm、70cm、80cm、90cm、100cm）可接受定制，支持最長深度為2m。

8. 設備具備定位及防盜報警功能：內置GPS模塊、三軸加速度傳感器，自動定時上報空間位置信息（GPS/北斗獲取，十進制經緯度表達）自動識別震動并記錄設備移動軌跡。

9. 供電模式為太陽能及內置電池雙供電，適宜長期野外工作。太陽能供電系統損壞又無外部供電的情況下，內置電池可持續不間斷工作45天。采用柔性太陽能板更加耐用，可有效避免不當運輸或外力對其造成損壞。內電池為磷酸鐵鋰電池更加持久耐用。

10. 數據遠程無線傳輸，通訊方式支持5G、4G網絡制式，兼容3G、2G網絡制式、支持B38, B39, B40, B41，F(xiàn)DD-LTE、支持 B1、B3(1755~1765)和B3(1765~1780)，TD-SCDMA、支持B34B39WCDMA、支持 B1、B2、 B5和B8，GSM、支持GSM900、DCS1800和PCS1900。

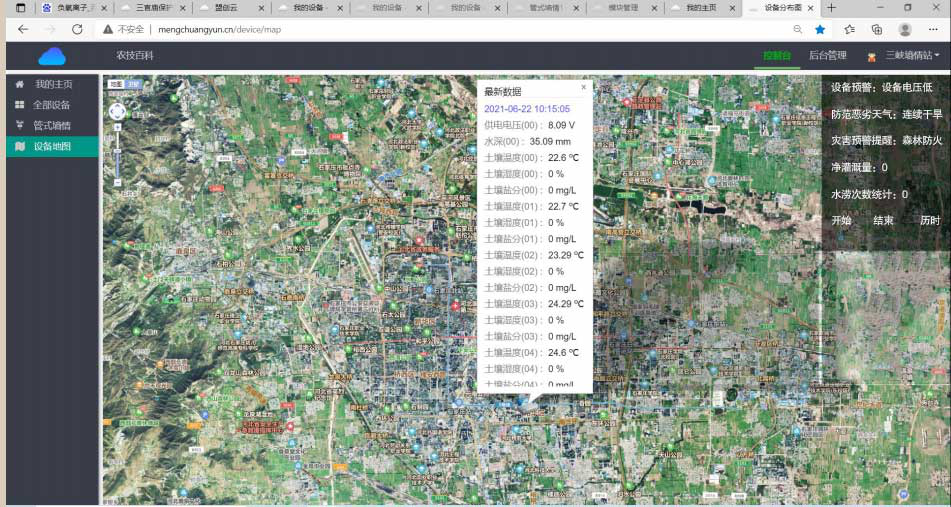

11. 設備配套軟件系統平臺，可通過手機掃描設備二維碼查看數據也可通過PC端以Web瀏覽器的方式直接訪問數據平臺。通過數據平臺可遠程修改設備參數，調整數據采集和發送時間間隔，最大發送頻率為5min一次。軟件系統支持PC端和安卓操作系統下載安裝。

12. 氣象傳感器和墑情傳感器具有復位重啟功能按鈕（點擊實現復位功能長按實現重啟功能），通過現場操作實現密集和觸發式采集，方便現場臨時數據采集，采集的數據使用移動端或者PC端通過平臺軟件實時查看。

13. 數據端口開放，支持云智能傳輸、下載，支持頁面嵌入第三方平臺，設備符合《墑情自動監測儀器實驗室檢驗測試實施辦法（試行）》所有采集到的數據都傳輸至“全國土壤墑情監測統”

14. 設備支持固件本地升級和遠程升級。

詳細參數介紹：

氣象傳感器

特點：高集成一體化結構設計，應用超聲波風速風向傳感器、電子雨量計，精度更高,體積更小。安裝、更換維護更加便捷。設備內置電子羅盤和陀螺儀，能可自動找北、自動水平校正。減少了因安裝操作不當或戶外環境因素對風向、雨量等數據準確性的干擾。適合長期野外工作。

1. 電子雨量計：

采用光感電子雨量計，避免傳統機械式翻斗雨量筒因現場落葉等物體堵住接雨孔導致的數據為零或誤差較大等狀況，而且電子雨量計具有自動清理免維護的特性極大的減少了人工成本，避免了頻繁的人工維護。

l 測量范圍: 0-400mm/h

l 測量精度: ±4%

l 設備分辨率: 0.1mm

2. 太陽輻射傳感器：

l 測量范圍：0-2000w/㎡

l 測量精度：±5%

l 設備分辨率：0.1w/㎡

軟件系統：

3. 超聲波風速傳感器：

頂部配置了四個方向朝下的超聲波探頭，它們能夠在二維平面內循環發送和接收超聲波，以超聲波在空氣中傳播的時差通過內置的微處理器來計算出測量風速。采用隨機誤差識別技術，大風下也可保證測量的低離散誤差，使輸出更平穩；不需要現場校準和維護。

l 測量范圍：0-67m/s

l 測量精度：±0.2m/或±2%

l 設備分辨率：0.01m/s

4. 超聲波風向傳感器：

與傳統的機械式風向變送器相比，超聲波風向傳感器無慣性測量，無啟動風速限制零風速工作，360°全方位無角度限制。采用一體式結構設計，整體無移動部件，外殼采用工程塑料材質，磨損小，使用壽命長，不需要現場校準和維護。

l 測量范圍：0-360°

l 測量精度：±2°

l 設備分辨率：1°

5. 空氣溫度傳感器：

l 測量范圍：-55-125℃

l 測量精度：±0.1℃

l 設備分辨率：0.02℃

6. 空氣濕度傳感器：

l 測量范圍：0-100%

l 測量精度：±3%RH

l 設備分辨率：0.05%RH

7. 大氣壓力:

l 測量范圍：10hpa-1300hpa

l 測量精度：±0.3hpa

l 設備分辨率：0.01hpa

土壤墑情傳感器

特點：采用管式一體化設計。所有的傳感單元、物聯網通訊終端、數據存儲和處理單元、GPS定位模塊以及高性能電池都集成在高質量外殼中。高級別防水防塵（IP68），可長期浸泡水中而不發生滲漏更耐土壤中酸堿鹽的腐蝕。

每10cm為一個感知單元，默認監測深度為1m，可定制，支持最長深度為2m。

預留拓展接口可拓展、液位傳感器、PH傳感器。

1. 土壤溫度：

l 測量范圍：-30℃-80℃

l 測量精度：±0.5℃

l 測量層次：10cm、20cm、30cm、40cm、60cm、80cm

2. 土壤含水量：

l 測量范圍：干土-飽和土

l 測量精度：實驗室±2% 戶外±4%

l 測量層次：10cm、20cm、30cm、40cm、60cm、80cm

3. 土壤含鹽量：

l 測量范圍：0-17ds/m

l 測量精度：±10%（小于5ds/m）

l 測量層次：10cm、20cm、30cm、40cm、60cm、80cm

4. 水位深度測量

l 測量范圍：0-30cm

l 測量精度：±1mm

供電方式

特點：太陽能及內置電池雙供電，適宜長期野外工作。太陽能供電系統損壞又無外部供電的情況下，內置電池可持續不間斷工作45天。采用柔性太陽能板更加耐用，可有效避免不當運輸或外力對其造成損壞。內電池為磷酸鐵鋰電池更加持久耐用。

l 太能能板:柔性太陽能板

l 電池電壓：滿電壓12.6V

l 電池容量：20000MAH

l 電池類型：磷酸鐵鋰電池。

l 內置控制：內置IC控制充放電狀態，高靈敏。

外部保護設計：使用熱縮膜+PCB結構，防止電池松動。

設備定位防盜系統

特點：采用高通GPS定位、三軸加速度傳感器處理單元，增強陶瓷天線設計，獲取信號性能強，在環境較差的地方也可以實現定位。自動識別震動并記錄設備移動軌跡。

l 天線總增益：26db

l 輸出阻抗：50Ω

l 工作電流：<18ma

l 啟動時間：小于1S

l 定位時間：小于 30S

l 定位精度：≤5M

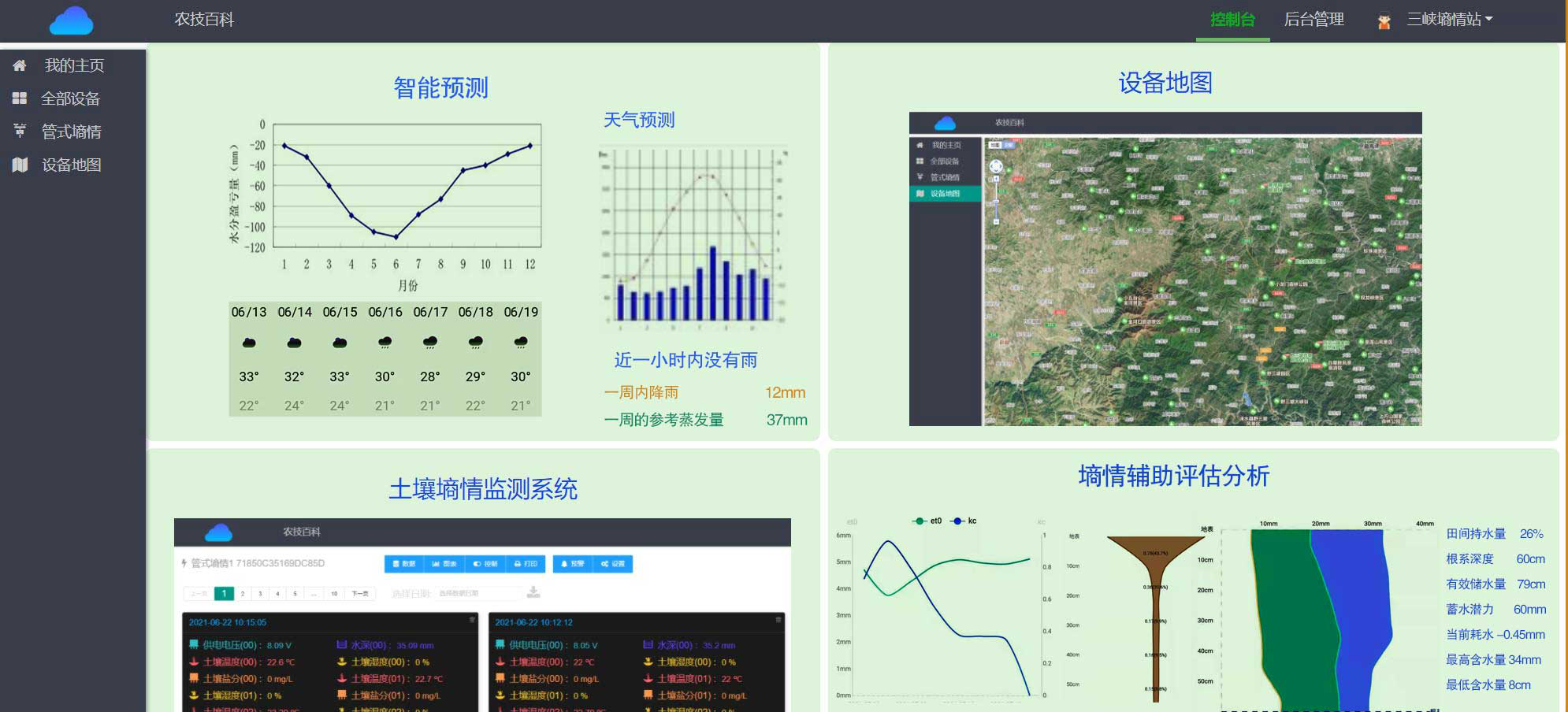

新增特色軟件功能

l 設備遠程報警：實時查看設備運行狀態、設備故障自動報警。

l 預測功能：可預測未來7天的蒸發蒸騰量、所在地1小時內分鐘級別降雨量及未來一周降雨量。

l 灌溉識別：提供灌溉識別；水澇識別及統計水澇次數。（超過飽和水狀態2小時以上自動認定為水澇狀態）

l 氣象預警：惡劣天氣警告服務；氣象災害預警服務；提供水分盈虧量分析圖。

l 墑情輔助評估：自動識別最低含水量、最高含水量，計算土壤蓄水潛力、土壤有效儲水量。輔助識別土壤飽和含水量、田間持水量，作物根系深度；作物日耗水量；
