MC-FSZ型水質多參數監測浮標系統

產品介紹：

　　水質多參數監測浮標可以實現視頻監控和多種水質參數的同時測量，包括溶解氧、pH、電導率，濁度，COD，氨氮，ORP等。數據采集模塊通過RS-485(Modbus/RTU協議)總線采集和處理各數字傳感器測量得到的數據，并將數據無線傳送到平臺，云端，同時根據用戶需求可以手機APP等多平臺上獲取傳感器測量值。本款浮標開放多個控制功能，可以遠程控制傳感器、攝像頭等監測設備開關，可以設置定時循環開關等。

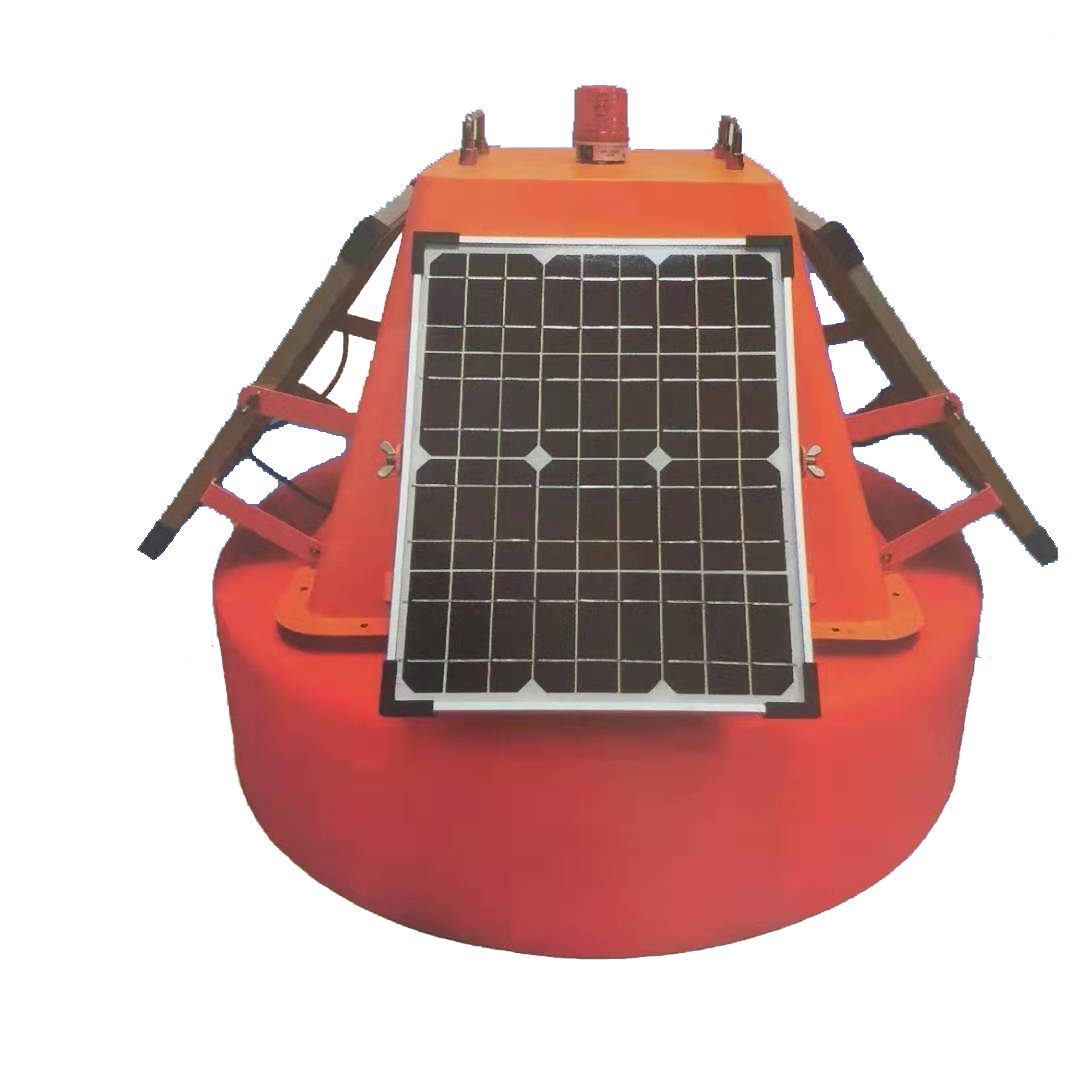

設備構造：

　　完整的監測浮標，由浮標體及固定錨、監測傳感器(攝像頭、溫度、溶解氧、濁度、電導率、PH、氨氮、 COD、葉綠素，藍綠藻等)、數據采集傳輸模塊、無線傳輸模塊、供電單元、遠程監測平臺組成，無需鋪設電纜，可迅速方便地投放在需要監控的地方進行無線監控。

　　應用領域廣泛，可用在湖泊、河流、水產養殖、工業生活污水排放、農業灌溉用水、環境監測等領域。

　　系統主參數

主要功能介紹：

　　1、數據采集

　　內數據采集模塊通過Modbus/RTU RS485數字信號集中進行數據采集;數據采集的參數包括：溫度、溶解氧、濁度、電導率、PH、氨氮、 COD、ORP、葉綠素、藍綠藻、水中油等;

　　2、電源及充電保護單元

　　配有防水鋰電池，默認狀態下浮標配置各項傳感器監測參數，搭配60AH鋰電池; 需要搭配視頻監測時，內部電池進行隔離單獨供電，監測傳感器和攝像頭電池分開供電(默認選擇40AH和60AH)，以保證監測傳感器供電安全;

　　內部設有充電電壓保護，限制充電電壓過高導致電池?fù)p壞。

　　3、電源管理單元

　　電源管理單元包括:

　　電池電量顯示：可監控到電池殘余電量;

　　電源遠程開關: 內部繼電器控制各用電器件的電源開關，也可設定電池的開啟頻率;

　　4、視頻監控

　　可搭配攝像頭進行監控，攝像頭防水保護，內置4G物聯網卡;視頻流量監控資費參照如下：

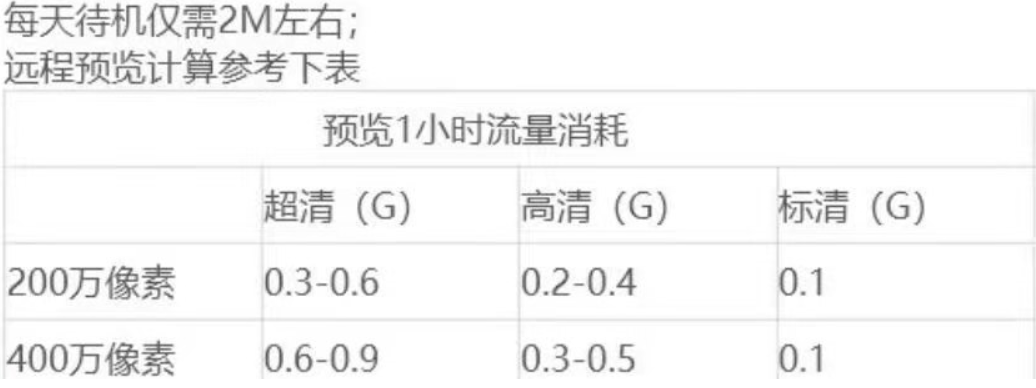

　　攝像頭流量：

　　5、無線傳輸

　　通過DTU模塊內置4G 物聯網卡進行遠程數據視頻數據傳輸;

　　6、定位顯示

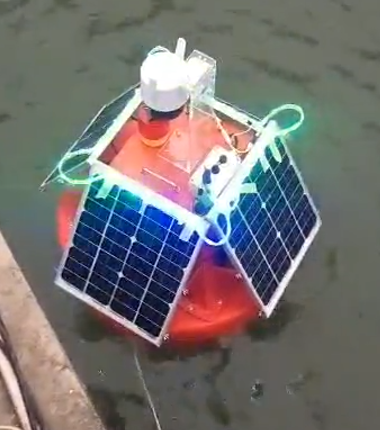

　　頂部設計有太陽能警示燈，當光線不明亮?xí)r，警示燈會自動閃爍起到警示作用;

　　可預留電源接口，可安裝LED燈帶，警示效果更明顯;

　　可預留GPS模塊，可在遠程監測平臺查看浮標所在位置，時刻跟蹤到浮標位置;

　　7、遠程平臺

　　遠程平臺可顯示傳感器監測參數、電池殘余電量、遠程控制電源開關及攝像頭遠程開關、設置數據上傳頻率、數據曲線查看、數據存儲數據查看。

　　監測界面及現場應用

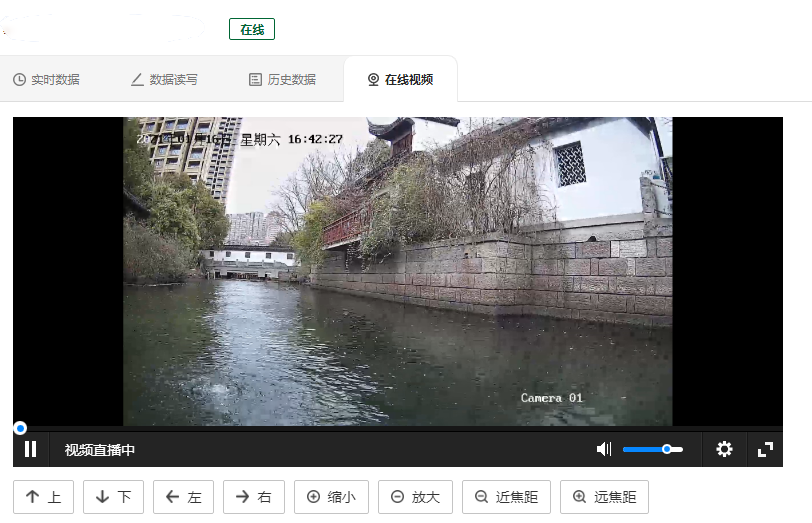

　　視頻監控畫面

　　圖1 視頻監控畫面

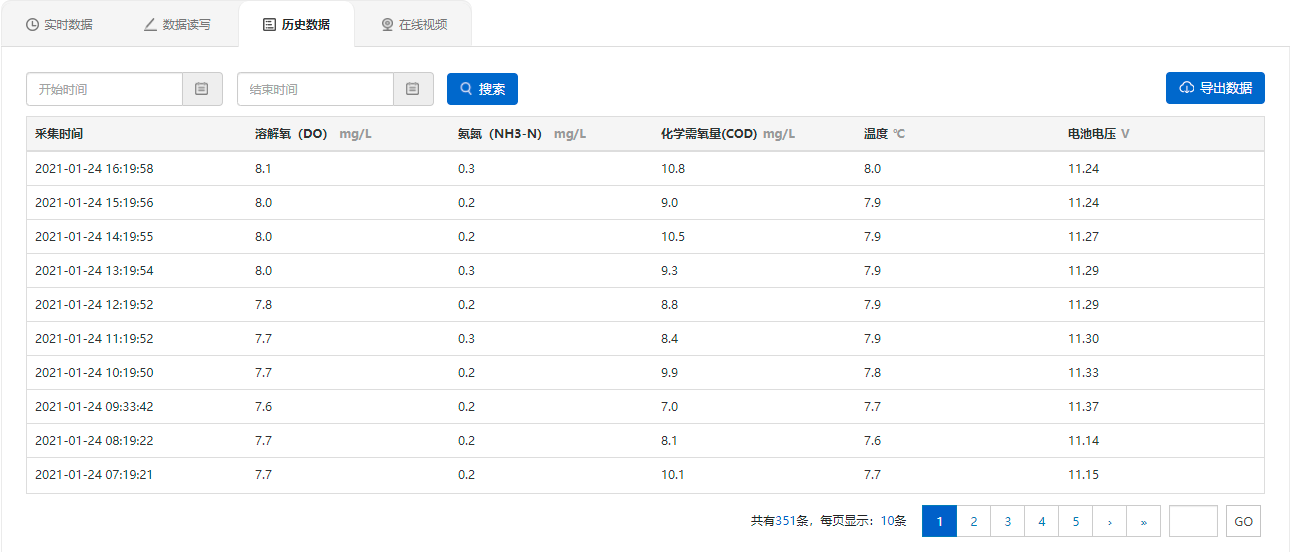

　　歷史數據界面

　　圖2 歷史數據界面

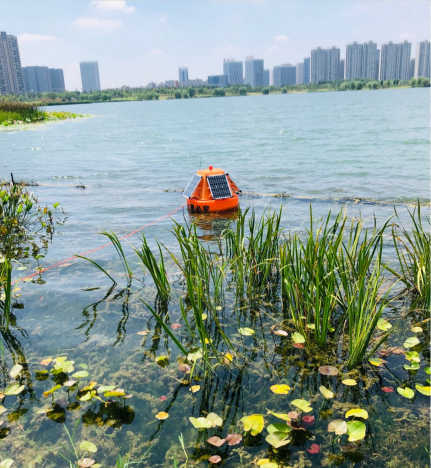

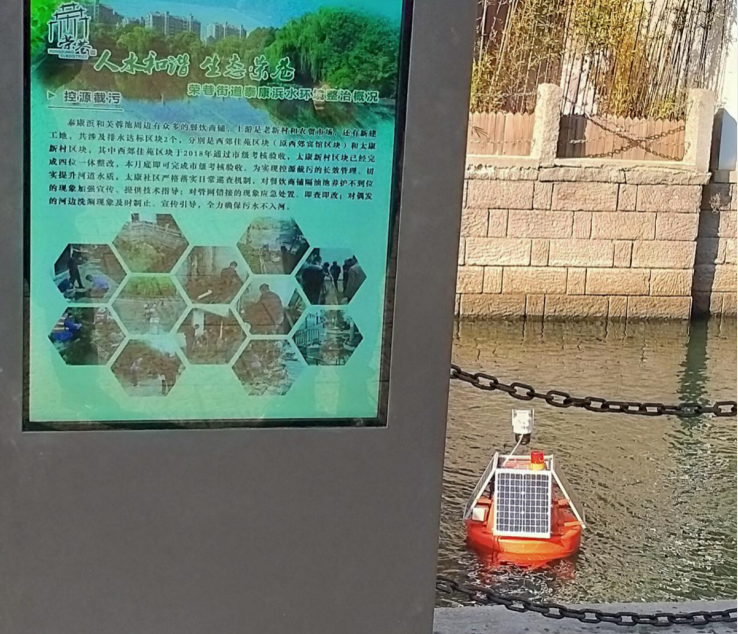

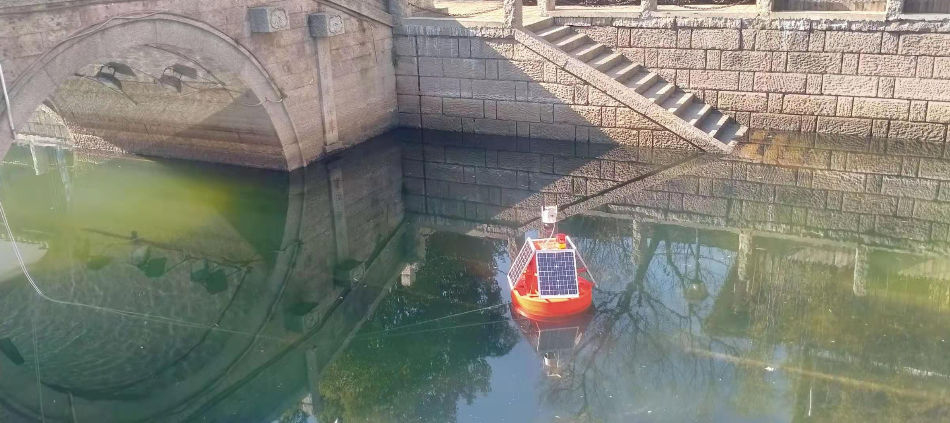

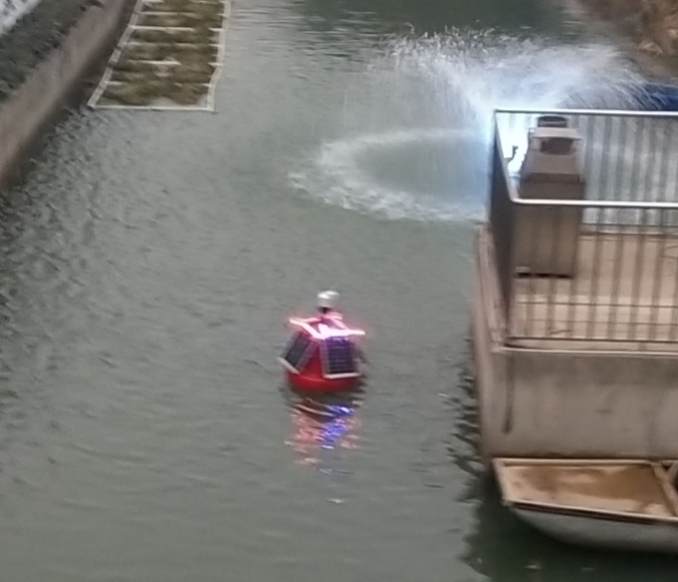

　　應用解決方案

　　圖3 無錫市內水監測

　　圖4 南京市河道水質監測

　　圖5 杭州市河道水質監測

　　圖6 蘇州市河道水質監測

　　圖7 嘉興市河道水質監測

　　安裝說明

　　1.1 產品描述

　　安裝前徹底檢查浮體部件和傳感器是否完好，是否能正常工作，以防運輸過程中的損壞或電纜的松動。

　　1.2 位置要求

　　按以下標準進行浮體的安裝：

　　選擇水深至少700mm的位置，投放位置盡量避免水底淤泥揚起，附著傳感器。

　　選擇地點應遠離航道中心，避免過往船只碰撞及干擾。

　　選擇地點距岸邊一定距離，避免與岸邊發生沖擊碰撞。

　　1.3 固定方法

　　使用錨鏈進行掛底固定，有必要可加裝岸邊系繩。

　　維護及注意事項

　　1.維護日程

　　對于環境水質監測浮標，如工作環境良好，且系統工作正?？梢匝娱L維護周期?？紤]到傳感器工作環境的多樣性，建議根據實際情況，定期對傳感器進行檢查、清洗和校準。

　　2.外觀檢查

　　a)觀察太陽能電池板有無硬傷劃痕及損壞，是否已影響到太陽能板的正常工作。

　　b)如發現所示測試數值不準或不穩定時，需檢查傳感器頭部是否有臟污和微生物附著，外殼及傳感器表面是否受到損壞.

　　c)檢查線纜是否正常，有無破損和老化現象。

　　d)檢查易耗品是否有損壞。

　　3.清洗

　　用自來水清洗傳感器的外表面，如果仍有碎屑?xì)埩簦脻駶櫟能洸歼M(jìn)行擦拭，對于一些頑固的污垢，可以在自來水中加入一些家用洗滌液來清洗。

　　4.校準

　　如果進行表面清洗和易損件更換后，傳感器所測數值仍不準時，需將傳感器從系統上取下，對其單獨進行單點或兩點校準。根據所對應傳感器選擇合適的標準溶液。校準方法及通訊協議詳見各對應傳感器說明書。

　　5.注意事項

　　1)內嚴禁進水，且濕度不能超過70%.

　　2)應用軟棉布類擦拭太陽能電池板表面，不允許用尖硬物品對其表面進行清理。

　　3)清理傳感器探頭時，應注意確保探頭不要受到劇烈的機械撞擊。以防損傷內部敏感的光學部件和電子部件。

　　4)探頭內部沒有需要用戶維護的部件。

　　5)校準相應傳感器時，其他傳感器禁止摘下探頭保護套。

　　常見故障及排除方法

　　故障情況可能的原因解決方法

　　操作界面無反應原因：

　　1、電源未接通

　　2、控制模塊與通訊模塊間連線松動

　　解決方法

　　1 、檢查電源是否已上電

　　2 、將兩端接口固定好

　　參數設置無反應

　　原因：系統內部紊亂停電

　　解決方法：重新啟動系統

　　對應傳感器數據無顯示或顯示數據不正確

　　原因：

　　1、平臺與傳感器內部地址不一致

　　2、接線處松動

　　解決方法

　　1、變更傳感器地址，使其與平臺對應地址保持一致

　　2、檢查松動處后重新插拔接線

　　對應數據中無顯示測量結果或一直顯示“0”值傳感器接線不良檢查接線正確與否并重新進行正確接線

　　傳感器接入后無反應傳感器通信參數與系統設置不致修改使其保持一致

　　測量值過高、過低或數值持續不穩定傳感器有污垢和微生物附著清洗傳感器表面

　　詳見各對應傳感器說明書內常見問題

　　水質監測浮標站質量和服務

　　1.質量保證

　　感謝您選擇我們的產品!

　　公司自成立以來，一直將產品質量定位為公司參與市場競爭的核心。

　　公司根據產品質量要求，建立了嚴密的質量檢驗體系。公司對與產品質量有關的所有環節進行嚴格控制與管理，建立了科學的檢驗規程，并對檢驗指標進行了量化，責任到人，確保公司持續穩定生產合格的產品。公司從原材料嚴格把關，杜絕三無產品，選用國內外名牌廠家的產品，建立嚴格的產品工藝指標，并與供方建立良好的供求關系。

　　建立了定期的員工質量培訓制度，學習質量管理的新知識、新信息，樹立每一個員工的質量意識，規范自己行為，小到一個焊點、一根電線，大到一臺整機都做到一絲不茍、精益求精。質檢部門建立了規范的檢驗規程，具備先進完善的檢測設備和手段，并嚴格按照規程檢驗，作好產品質量檢測的每一個環節，不讓一臺不合格產品出廠。

　　公司提供自銷售日起一年內的本產品售后服務，但不包括不當使用所造成的損壞，若需要維修或調整，請寄回，但運費需自付。

　　2.配件和備件

　　此產品包括：

• 　　控制系統1套

• 　　說明書1份

• 　　合格證1張
