MC-GH光合有效輻射傳感器

使 用 說 明 書

產品簡介

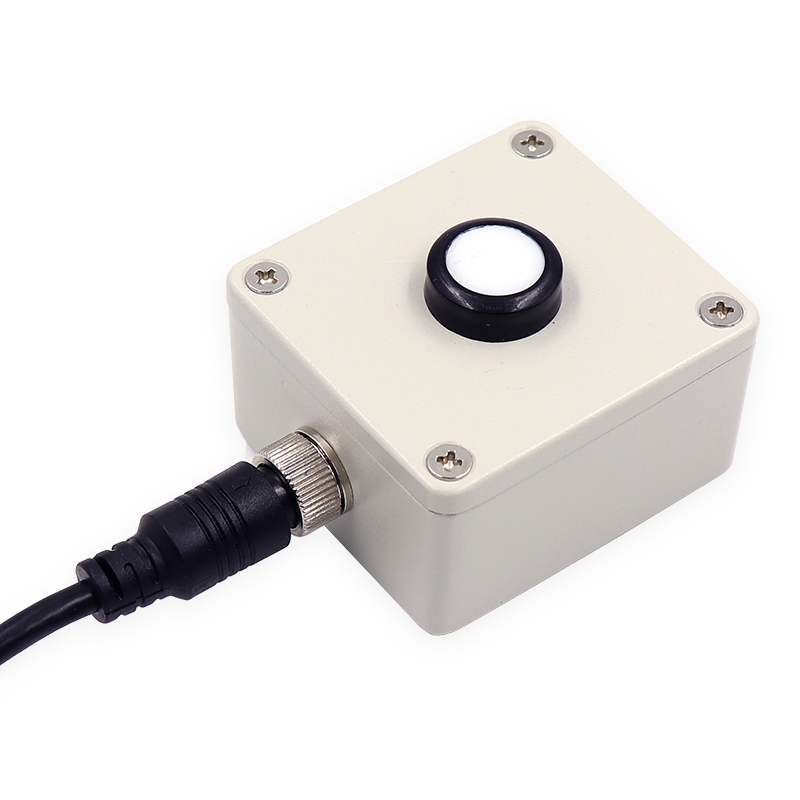

MC-GH型光合有效輻射傳感器主要用來測量400-700nm波長范圍內的自然光的光合有效輻射，可直接與數字電壓表或數據采集器相連，可在全天候條件下使用。

該傳感器采用硅光探測器，并通過一個400-700nm的光學濾光器。當有光照時，產生一個與入射輻射強度成正比的電壓信號，并且其靈敏度與入射光的直射角度的余弦成正比，每臺光合有效輻射表都給出各自的靈敏度(原始毫伏電壓輸出時)，可直接計算出單位為μ?mol/m²?s的數值。該表廣泛應用于農業氣象，農作物生長的研究。

MODBUS RTU通訊協議（適用于RY-CEBN/485傳感器）

波特率：9600

數據位：8

停止位：1

校驗位：無

1.1 CRC說明：

以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。

以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）

1.2 返回錯誤碼規定：

傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出100ms后收不到返回?cái)?shù)據時認為發出指令失敗，可重新發送指令。

2.1 標準MODBUS 寄存器說明

    特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。

用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求

輸入寄存器：用功能碼 03 讀

內部寄存器：用功能碼 03 讀；功能碼06 寫

注：地址部分的數據為16進制表示，例：地址20（十進制）讀寫值為0x14

下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：

1、讀取多個輸入寄存器（3個實時數據）命令

發送：FF 03 00 00 00 01 91 D4

回答：FF 03 02 01 72 10 25

數據段數據為：

2、讀取地址寄存器命令

發送：00 03 00 01 00 01 D4 1B

回答：00 03 02 00 01 44 44

數據段數據為0x0001 =01   表示系統地址01

3、修改內部寄存器（系統地址）命令（把地址改為0x33）

發送：00 10 00 01 00 01 02 00 33 EA 04

回答：00 10 00 01  00 01 C8 0E  （表示修改成功）

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
