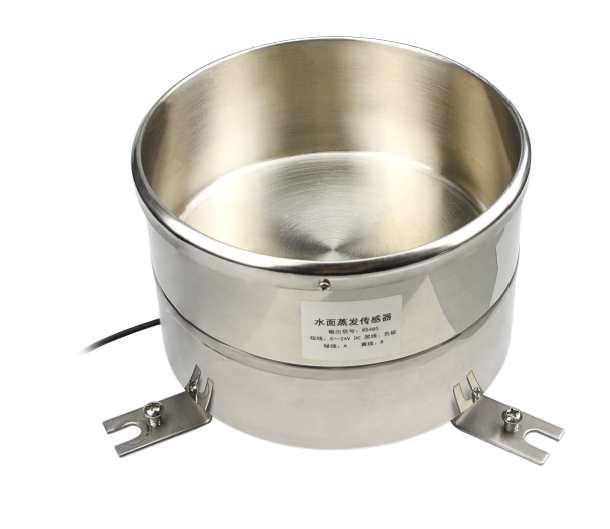

水面蒸發量傳感器

產品使用手冊

水面蒸發量傳感器可以準確的測量單位面積水面蒸發量量的儀器。

采用高精度的稱重原理測得蒸發皿內液體重量，再計算出液面高度。因此在多種環境下均可使用，如液體或結冰均可測量，解決了使用超聲波原理測量液面高度時出現的弊病（1、結冰時測量不準，2、沒有水時容易損壞傳感器，3、精度低），可與自動氣象站或?qū)I(yè)蒸發記錄儀配合使用。

1、測量精度高

2、性能穩定，線性度好

3、安裝方便，操作簡單

4、不銹鋼材質，不起銹，保證傳感器使用壽命

5、結構設計合理，外觀質量佳

  用于測量液面蒸發量的儀器，適用于氣象、植物及種子培養單位、農林業研究機構等部門。

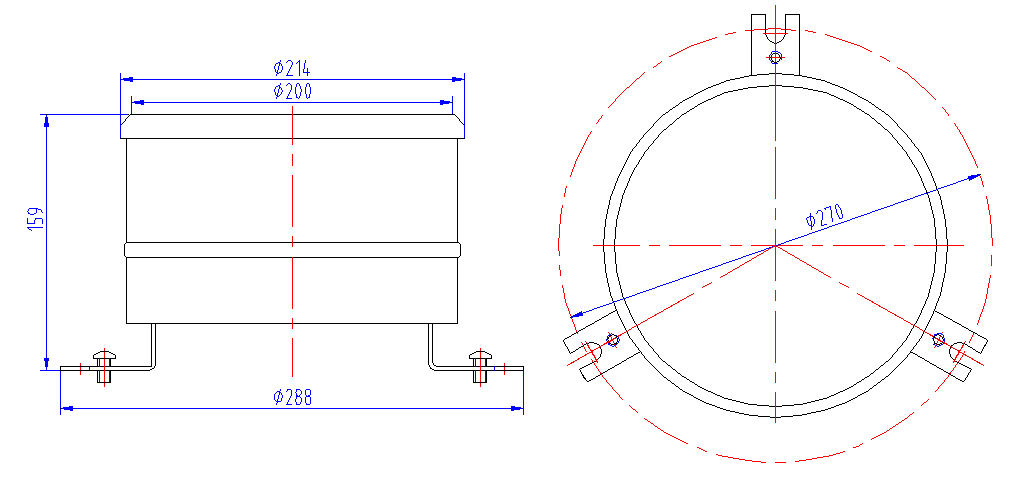

桶口徑：200mm（等效蒸發面200mm）

精 度：±0.1mm

測量范圍：0～75mm

供電方式： DC12～24V

環境溫度：-30℃～80℃

信號輸出： 0～2V DC

產品重量：1.2kg

設置在露天空曠平坦地方，并能終日受到陽光照射，調好水平，底座用水泥固定好，觀測前注入75mm清水即可測量，如容器內有雨水降入時，應在觀測記錄時減去降雨量得出該次實際蒸發量。

輸出的電壓信號表示液位高度，對應關系為線性，即使用2V的電壓范圍表示0~80mm的液位變化。就是說每1mm的液位下降，對應電壓下降0.025V。數據的獲取采用差量法，即測量一定間隔的兩個時間點的數據變化并相減。

例如，某天正午12:00測得電壓1.247V，之后的13:00測得電壓1.213V，電壓變化量

1.247V - 1.213V = 0.034V

算得液位下降

0.034*40 = 1.36mm

即該時段的水面蒸發量量為1.36mm。

由于零部件切削裝配差異性和安裝應力的影響，每臺傳感器出廠時均有一個基底誤差電壓V0，正確安裝傳感器并供電后（桶內未注水，即液面高度為0mm），傳感器輸出的電壓信號即為該V0。計算絕對液面高度時用采集的電壓減去該V0值即可。例如測得基底誤差V0=0.382V，某時刻測得電壓1.825V，則此時液面高度為

(80mm/2V)*(1.825V – 0.382V) = 57.72mm

但由前所述應使用差量法計算，因此該基底誤差可不予考慮。

本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。

一、將地址1傳感器改地址為2

傳感器接收正確，則原樣返回。

二、如果忘記傳感器的地址，可以使用廣播命令FE來改成新的地址（例如新地址為03）

傳感器接收正確，則原樣返回。

同樣也可以使用廣播地址FE來查詢地址，主機→從機

若傳感器接收正確，返回以下數據，從機→主機

備注：使用廣播地址FE時主機在同一時間只能接一個從機。

三、數據操作

查詢傳感器（地址為2）的數據（液面高度），主機→從機

若傳感器接收正確，返回以下數據，從機→主機

數據表示方法：將數據換算成十進制后，小數點左移2位。

以上數據表示，當前液面高度為7.01 mm。

一段時間之后再次采集液面高度數據，用當前數據減去之后采集到的數據，即為蒸發量

四、空桶清零

快遞運輸過程中可能會導致傳感器零點偏移，可以通過清零指令消除偏移的影響（類似電子秤清零、去皮功能）。
